Pinetek Sense:
Condition Monitoring für rotierende Maschinen
Condition Monitoring mit Pinetek Sense ermöglicht die kontinuierliche Zustandsüberwachung von rotierenden Maschinen wie Motoren, Lüftern, Förderbändern und Pumpen. Durch die Erfassung und Analyse von Betriebsdaten lassen sich Schäden frühzeitig erkennen. So können ungeplante Maschinenausfälle reduziert und Wartungsmaßnahmen gezielt geplant werden.
ZUSTANDSÜBERWACHUNG FÜR ROTIERENDE MASCHINEN
Stillstände vermeiden?
Risiken frühzeitig erkennen.
Bei der Überwachung kritischer rotierender Maschinen sollte nichts dem Zufall überlassen werden. Mit Pinetek Sense erkennen Sie Risiken frühzeitig und können gezielt gegensteuern. Durch gezielte Instandhaltung und bedarfsgerechte Wartungsintervalle lassen sich ungeplante Stillstände reduzieren und Wartungskosten nachhaltig optimieren.
KURZ ERKLÄRT
Pinetek Sense verbindet robuste, kabelgebundenen Sensoren mit numerischer Analyse und lernt das Normalverhalten: Statt auf starre Grenzwerte zu reagieren, lernt das System das individuelle Verhalten jeder Maschine und meldet nur, was wirklich relevant ist.
Unsere Technologiepartner
Unser Sensorpartner Hauber Elektronik ist in der Automobilindustrie, Bahntechnik, Kraftwerkstechnik und Pharmaindustrie im Einsatz.
Die MultiViz-Technologie unseres Partners Viking Analytics ist bei Industrieunternehmen weltweit im Einsatz, von Großkonzernen bis zu mittelständischen Produktionsbetrieben.
Für rotierende Maschinen: Pumpen, Motoren, Lüfter und mehr
Pinetek Sense eignet sich besonders für kritische Anlagen, deren Ausfall spürbare Kosten verursacht. Grundsätzlich passt die Lösung zu jeder rotierenden Anlage mit Lagern, unabhängig von Größe, Marke oder Alter. Wenn es sich dreht, können wir es überwachen.
Motoren
Asynchron- & Synchronmotoren
Ventilatoren
Radial- & Axialventilatoren
Kompressoren
Radial- & Axialverdichter
Pumpen
Kreisel- & Verdrängerpumpen
Förderanlagen
Band- & Rollenantriebe
Getriebe
Stirnrad- & Planetengetriebe
Was Sie für den Start brauchen: einen Montagepunkt nahe am Lager, 24V DC und Netzwerkzugang oder WLAN. Kein Eingriff in Ihre Steuerung notwendig.
Case Studies unseres Technologiepartners Viking Analytics
Elkem
bis zu 100.000€ Tagesverlust vermieden
Ein rechtzeitig erkannter Lagerschaden an einem Abluftventilator verhinderte einen Produktionsausfall mit Umweltrisiko.
Nicolaides / CMPC Laja
65.000$ je vermiedenem Ausfall
Die automatische Priorisierung von 160 Sensoren ermöglichte frühzeitiges Eingreifen bei kritischen Anlagen, Vermeidung von Umweltrisiken.
Machinery Institute
über 200.000 $ vermiedener Schaden
Verhaltensbasierte Schwingungsanalyse deckte gleichzeitig einen Antriebsfehler und einen beginnenden Lagerschaden an einer kritischen Anlage auf, zwei Tage Stillstand wurden vermieden.
Weitere Referenzbeispiele von Viking Analytics ansehen: https://www.vikinganalytics.se/case-studies
Eine Lösung, ein Partner: Pinetek Sense
Pinetek Sense ist ein vollständig integriertes System aus Sensor, Gateway und Portal, durchgängig entwickelt und betreut von Pinetek Networks, Ihrem einzigen Ansprechpartner.
1 · MASCHINE
Hauber HE055 Sensoren
Frequenzbereich 10–12.000 Hz, IP66/67. Bereits vorhandene IO-Link-fähige Vibrationssensoren können ebenfalls angebunden werden. Paralleler Abgriff Analogsignal – IO-Link Signal möglich.
2 · EDGE
Pinebox Gateway
Das Pinebox-Gateway mit Pinetek Sense-Software erfasst die Messwerte und überträgt sie sicher in die Cloud über Ethernet, WLAN oder optional per 4G/5G. Bis zu 4 Sensoren pro Gateway möglich (HE055 oder z.B. Sensoren für Stromaufnahme, Durchfluss, Temperatur).
3 · CLOUD
MultiViz
Das bewährte MultiViz-Portal erkennt, diagnostiziert und prognostiziert Fehler und alarmiert Ihr Team nach Prioritäten. Weitere Messwerte können aufgezeichnet und dargestellt werden (z.B. RMS-Werte des HE055 oder Sensorwerte wie Stromaufnahme, Durchfluss, Temperatur).
Condition Monitoring im MultiViz-Portal
MultiViz zeigt Ihnen, welche Maschine Aufmerksamkeit braucht und warum. Vier Ansichten, die im Alltag am meisten helfen:

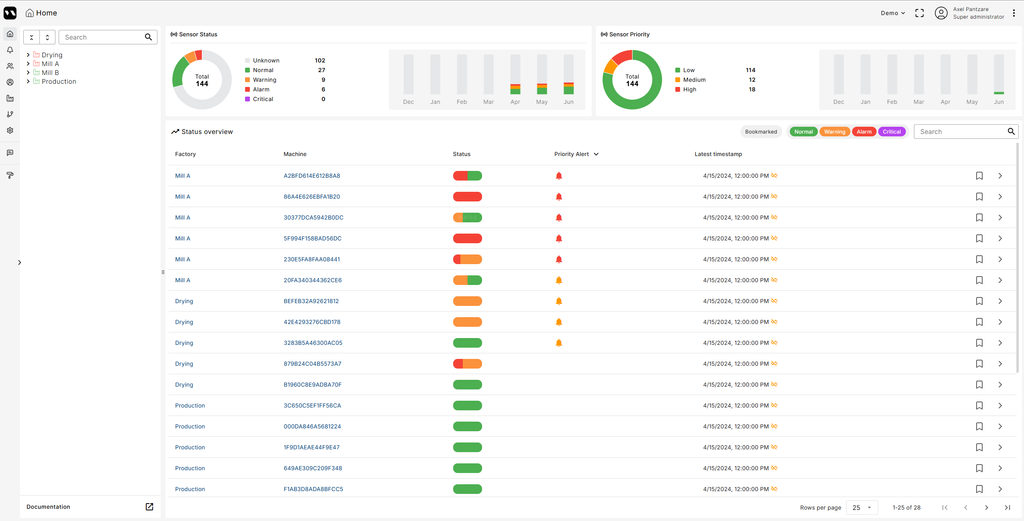

Sofort sehen, wo Handlungsbedarf besteht
Die Übersicht fasst Maschinenzustand und Sensorstatus zusammen. Die Priorität zeigt in drei Stufen, welche Anlage Ihre Aufmerksamkeit jetzt braucht, und welche stabil läuft.
Mehr dazu (Englisch): Customer Overview, Priority

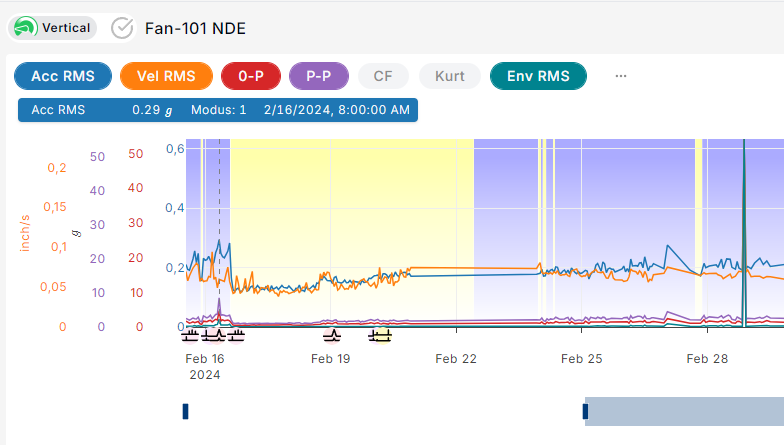

Das Normalverhalten jeder Maschine verstehen
MultiViz gruppiert ähnliche Messungen zu Betriebsmodi. So erkennt das System, was für diese Maschine normal ist, und meldet Verschiebungen, etwa neue Modi oder veränderte Frequenzen, statt Sie mit starren Grenzwerten zu überfluten.

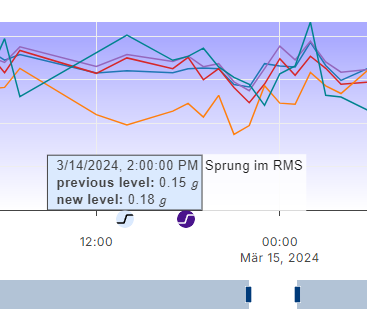

Veränderungen im Trend erkennen
Der Trendverlauf zeigt, wie sich eine Maschine über Wochen und Monate entwickelt. Eine automatische Sprungerkennung hebt sprunghafte Veränderungen hervor, damit sie nicht zwischen manuellen Kontrollen untergehen.
Mehr dazu (Englisch):
Trend Plot Tools

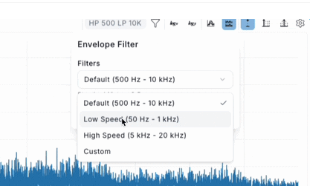

Lagerschäden früh sichtbar machen
Die Hüllkurvenanalyse zielt auf beginnende Lagerschäden. Sie sehen den Verlauf und können entscheiden, ob Sie warten oder früh eingreifen. Genau diese Fälle stehen hinter den oben gezeigten Praxisbeispielen.
Mehr dazu (Englisch): Envelope Analysis, Lagerschaden erkennen
Alle Funktionen sind in der MultiViz Knowledge Base (Englisch) ausführlich beschrieben.
Komponenten
Beispiele:
- Einstieg einem Sensor: ab 1.297€ einmalig, laufende Kosten 80€ pro Jahr. Gesamtkosten über 5 Jahre: 1.537€.
- Voll belegte Pinebox (vier Sensoren): ab 2.638€ einmalig, laufende Kosten 320€ pro Jahr. Gesamtkosten über 5 Jahre 4.238€.
| Bestellnummer | Bezeichnung | Preis (ohne Verkabelung und Installation) |
| PT-1401 | Pinebox mit Pinetek Sense Software für bis zu 4 Sensoren | ab 850,00€ |
| PT-1501 | Hauber HE055 Schwingungssensor | 447,00€ |
| PT-1411 | MultiViz Portalzugang | 80,00€ pro Sensor pro Jahr |
Pinetek Sense für Ihre Anwendung prüfen
Nennen Sie uns eine kritische Maschine.Wir prüfen, ob sich Pinetek Sense bei Ihnen einsetzen lässt, und melden uns innerhalb von wenigen Tagen mit einer konkreten Einschätzung.
Sie bekommen von uns:
- Eine Einschätzung, ob und wie sich Pinetek Sense an Ihrer Maschine einsetzen lässt.
- Ein konkretes Angebot für den Einstieg mit einem Sensor, ab 1.297 € netto
- Einen Vorschlag, wie die Installation bei Ihnen ablaufen kann
Das Risiko bleibt klein: eine Maschine, kein Eingriff in Ihre Steuerung, keine Mehrjahresbindung.
Wie erreichen Sie uns?
+49 (0) 7544 9560580
info@pinetek-networks.de
| Reines Abo-Modell mit funkbasierter Sensorik | Pinetek Sense (kabelgebunden) | |
|---|---|---|
| Installation | Sensor ohne Verkabelung, Gateway benötigt weiterhin Stromanschluss | Sensor und Pinebox kabelgebunden, etwas aufwendigere Erstinstallation, WLAN-Anbindung der Pinebox möglich |
| Laufende Kosten | Höher (Cloud-Abo) | Geringe Kosten: 80€/Sensor/Jahr |
| Wartung | Batteriewechsel nötig | Kein Batteriewechsel |
| Zuverlässigkeit | Anfällig für Funkstörungen in Industrieumgebung | Stabile, kabelgebundene Verbindung für kritische Assets |
Häufig gestellte Fragen
Pinetek Sense eignet sich für zahlreiche rotierende Maschinen wie Pumpen, Motoren, Ventilatoren, Kompressoren, Getriebe und Förderantriebe. Ob eine konkrete Anlage geeignet ist, prüfen wir anhand der Maschine und des möglichen Messpunkts.
Nein. Die Sensorik wird unabhängig von der bestehenden Maschinensteuerung eingesetzt.
Pinetek Sense wird über den Kauf der Hardware plus eine jährliche Portalgebühr abgerechnet, nicht über ein klassisches Abonnement. Das senkt die Gesamtkosten über mehrere Jahre deutlich, es entsteht keine Mehrjahresbindung, und das System lässt sich jederzeit um weitere Messpunkte oder Sensoren erweitern, ohne dass eine neue vertragliche Bindung nötig wird.
Pinetek Sense lernt das individuelle Betriebsverhalten der überwachten Maschine und erkennt relevante Abweichungen davon.
Maschinenzustände und Trends stehen im Pinetek Sense Portal zur Verfügung. Zusätzlich können automatische Benachrichtigungen und regelmäßige Zustandsberichte bereitgestellt werden.
Eine fallweise Prüfung durch CAT-III-/CAT-IV-Schwingungsanalysten bei Viking Analytics ist möglich. Die Abrechnung erfolgt nach Aufwand.
Kabelgebundene Sensoren benötigen keinen Batteriewechsel und sind unempfindlich gegenüber Funkstörungen in der Industrieumgebung. Das reduziert den Wartungsaufwand und die laufenden Kosten im Vergleich zu funkbasierten Lösungen. Kabelgebundene Sensoren übermitteln die Messwerte in kürzeren Zeitabständen an unser Portal.
Ihr einziger Ansprechpartner für Sensor, Gateway und Analyse: Pinetek Networks.
